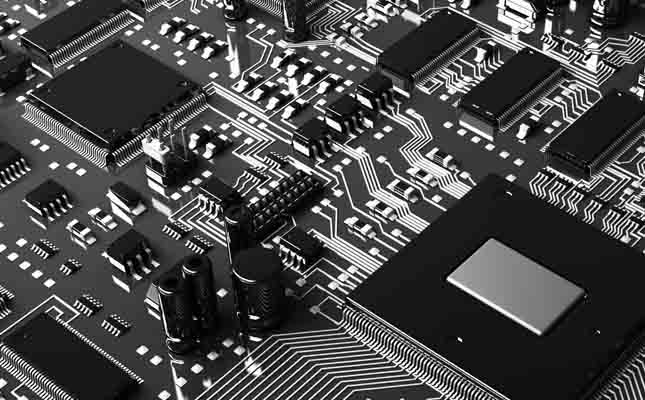

主控板

电子产品工程师根据原理图设计PCB Layouts后,由于对PCB生产工艺并不十分了解,对于一些较为复杂的PCB板,就会因为设计原因导致较高的不良率。这时,在PCB文件交付及生产前,必须进行DFM检查工作。



DFM检查是鑫诺捷电子生产制造工艺流程中极为重视的一环,在收到客户PCB Gerber文件后,专业电子工程师会进行DFM检查,对线路的线宽线距、孔径、板边距离、开窗、阻焊层等进行专业分析,及时提出部分改进意见,并形成DFM报告提交给客户,而这一项工作是免费提供的。客户在收到DFM报告后,设计工程师会进行一些简单的PCB设计调整,就能在实现功能和完美制造方面做出平衡。


DFM检查能力

1、PCB层数:最多12层板

2、支持HDI、盲埋孔、阻抗等特殊工艺要求

3、专业DFM检查软件,系统全面逐项检查

4、编写专业DFM报告


DFM质量控制

1、同PCB生产工程师进行复杂问题沟通,确认工程工艺与PCB设计文件的统一性

2、DFM检查前同客户设计工程师进行工艺要求的深入沟通,充分了解PCB产品的市场定位

3、对于已经发生的不良或不符合项等,工程师重新评审和核定修正相关设计并提供建议


DFM检查周期

对于小批量DFM检查,一般只需要7天,快速打样让客户第一时间看到样品,缩短产品设计到生产的时间。对于不同批量的DFM检查,制作周期不同。在标准条件下,周期的长短由批量大小决定。

                                     批量

                                  生产周期

                             1000-5000

                                    3天

                           5000-20000

                                   10天

                             20000以上

                                  15天


成品组装价格

一般来说,成品组装初期会进行组装工时的平均加权测算,按照工时进行合理征收,但是对于客户首单打样,我们优惠50%。批量生产则根据工艺难度大小来决定其价格,按照梯级批量大小计算总价格。
