一起看看如何在一块PCB板上同时安装RF电路和数字电路

作者:深圳市鑫诺捷电子有限公司 时间:2018-03-22 来源:鑫诺捷电子

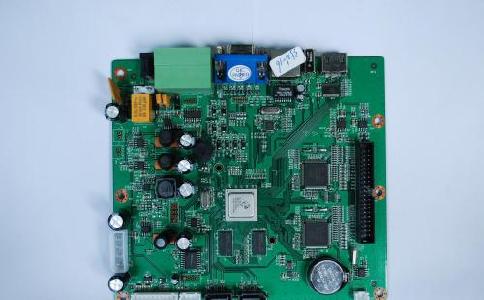

    该单片射频器件极大地促进了无线通信在一定范围内的应用,并利用合适的微控制器和天线构成了一个完整的无线通信链路。它们可以集成在小型电路板中,应用于无线数字音频、数字视频数据传输系统、无线遥控遥测系统、无线数据采集系统、无线网络和无线安全系统等诸多领域。




    如果模拟电路(rf)和数字电路(单片机)单独工作,可能他们的工作是好的,但一旦在同一块电路板上,两个工作在一起使用相同的电源,整个系统可能就不稳定了。这主要是因为数字信号在地面和正电源(大小3 V)之间频繁振荡,而且周期特别短,通常在ns级。


    由于大振幅和小的开关时间,这些数字信号包含了大量的独立于开关频率的高频分量。在模拟部分,从天线调谐环路到无线装置的接收部分的信号通常小于1.因此,数字信号与射频信号之间的差别将达到10-6(120分贝)。显然,如果数字信号和射频信号不能很好的分离,微弱的射频信号可能会被破坏,因此,无线设备的性能会恶化,甚至完全无法工作。


    敏感线和噪声信号的隔离不足是一个常见问题。如上所述,数字信号具有高振幅和高频率谐波。如果PCB上的数字信号配线与敏感的模拟信号相邻,则高频谐波可以耦合到过去。


    最敏感的器件通常是锁相环(PLL)环路滤波电路、外部压控振荡器(VCO)电感、晶体参考信号和天线端子,各部分电路应特别小心处理。


    由于输入/输出信号有几个V振荡,数字电路一般可以接受的功率噪声(小于50毫伏)。模拟电路对功率噪声非常敏感,特别是对毛刺电压和其他高频谐波。因此,在含有射频(或其他模拟电路)的pcb板上的电源线的布线必须比普通数字电路板上的布线更为小心,并且应避免自动布线。
