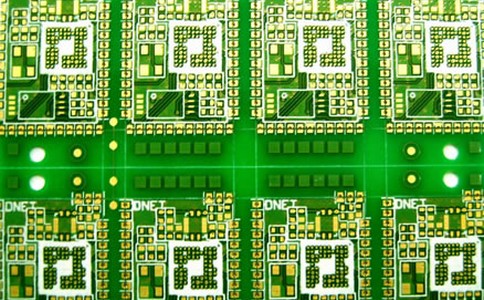

印刷电路板的设计对单片机系统的干扰至关重要.为了控制噪声源,尽量减少噪声的传播和耦合,设计了三种噪声吸收原理:印刷电路板和布线.印刷电路板要合理划分,单片机系统一般可分为三个方面,即模拟电路面积(怕干扰)、数字电路面积(即怕干扰、产生干扰)、功率驱动区(源).
印刷板由单点供电和单点接地原理连接.三个区域的电力线和地线由三条线路从点处提取.噪声元件和非噪声元件应远离.时钟振荡电路,专用高速逻辑电路的一部分.让电场接近于零.
驱动装置和功率放大器尽可能靠近板,靠近出口连接器.你可以使用低速,你不需要高速,你只能在关键区域使用高速设备.使用一个能满足系统所需最低频率的时钟,时钟发生器尽可能地接近使用时钟的设备.石英晶体振荡器外壳接地,时钟线应尽可能短,不应到处使用.
采用45°线布线,不使用90°线,以减少高频信号的传输.单面板,双面板,电源线,地线应尽可能厚.overhole的信号线应尽可能低.4板为20dB少于两面板噪声.6层板为10dB小于4层噪声.当经济条件允许时,尽可能多使用层.关键是尽量短,尽量厚,两边要有保护.信号和噪声场由扁平带状电缆引出.
在石英振荡器下面,噪声敏感装置应该增加地面面积而不是其他信号线.任何信号线不应该形成一个循环,如果不可避免的话,环路应该尽可能的小.时钟线垂直于线路,比线路干扰小,时钟线应远离线路.对于一个类设备,数字部分和模拟部分宁愿交叉而不交叉.噪声敏感线不应与高速线和大电流线平行.
×
