随着电子技术的飞速发展和无线通信技术在各个领域的广泛应用,高频、高速、高密度逐渐成为现代电子产品的重要趋势之一.信号传输的高频和高速数字化迫使PCB向小孔、埋入/盲孔、细导线和薄介质层移动.高频、高速、高密度多层PCB设计技术已成为一个重要的研究领域.

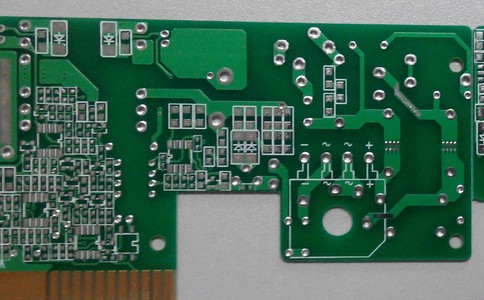

高频电路板简介
高频电路板是电磁频率较高的特种电路板,一般来说,高频可定义为频率在1GHz以上.其各项物理性能、精度、技术参数要求非常高,常用于汽车防碰撞系统、卫星系统、无线电系统等领域.
该实用新型提供的这种高频电路板,于芯板中空槽的上开口和下开口边缘处设有可阻挡流胶的挡边,这样,芯板与置于其上表面和下表面的覆铜板粘合时流胶不会进入中空槽内,即一次压合即可完成粘接操作,较现有技术需经二次压合才能完成的高频电路板,该实用新型中的高频电路板结构简单,成本低,易于制造.

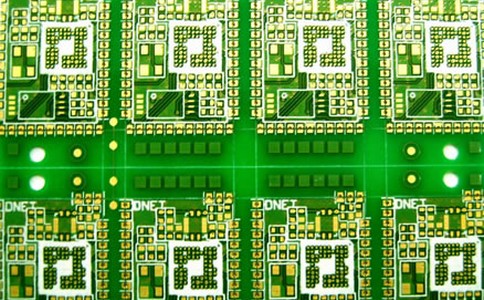

注意信号线近距离平行走线引入的"串扰"
高频电路布线要注意信号线近距离平行走线所引入的"串扰",串扰是指没有直接连接的信号线之间的耦合现象.由于高频信号沿着传输线是以电磁波的形式传输的,信号线会起到天线的作用,电磁场的能量会在传输线的周围发射,信号之间由于电磁场的相互耦合而产生的不期望的噪声信号称为串扰(Crosstalk).PCB板层的参数、信号线的间距、驱动端和接收端的电气特性以及信号线端接方式对串扰都有一定的影响.所以为了减少高频信号的串扰,在布线的时候要求尽可能的做到以下几点:
(1)如果同一层内的平行走线几乎无法避免,在相邻两个层,走线的方向务必却为相互垂直;
(2)在布线空间允许的条件下,在串扰较严重的两条线之间插入一条地线或地平面,可以起到隔离的作用而减少串扰;
(3)当信号线周围的空间本身就存在时变的电磁场时,若无法避免平行分布,可在平行信号线的反面布置大面积"地"来大幅减少干扰;
(4)在数字电路中,通常的时钟信号都是边沿变化快的信号,对外串扰大.所以在设计中,时钟线宜用地线包围起来并多打地线孔来减少分布电容,从而减少串扰;
(5)对高频信号时钟尽量使用低电压差分时钟信号并包地方式,需要注意包地打孔的完整性;
(6)在布线空间许可的前提下,加大相邻信号线间的间距,减小信号线的平行长度,时钟线尽量与关键信号线垂直而不要平行;
(7)闲置不用的输入端不要悬空,而是将其接地或接电源(电源在高频信号回路中也是地),因为悬空的线有可能等效于发射天线,接地就能抑制发射.实践证明,用这种办法消除串扰有时能立即见效.
×
