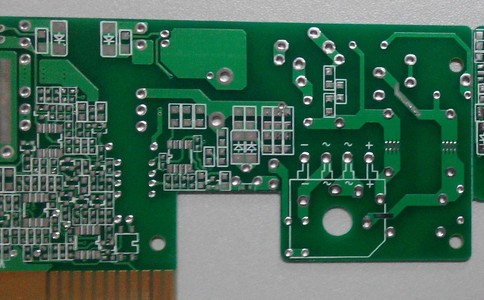

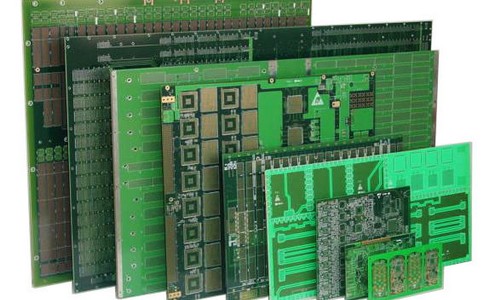

PCB板是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体.它主要的划分类型可以根据电路层数的分类有多层板、双面板和单面板,接下来,让小编来告诉大家PCB板有哪些特点.希望大家可以相互学习一下.
一、PCB板的分类
1、单面板:单面板(Single-SidedBoards)在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上(有贴片元件时和导线为同一面,插件器件再另一面).因为导线只出现在其中一面,所以这种PCB叫作单面板(Single-sided).因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交叉而必须绕独自的路径),所以只有早期的电路才使用这类的板子.
2、双面板:双面板(Double-SidedBoards)这种电路板的两面都有布线,不过要用上两面的导线,必须要在两面间有适当的电路连接才行.这种电路间的"桥梁"叫做导孔(via).导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接.因为双面板的面积比单面板大了一倍,双面板解决了单面板中因为布线交错的难点(可以通过孔导通到另一面),它更适合用在比单面板更复杂的电路上.
3、多层板:多层板(Multi-LayerBoards)为了增加可以布线的面积,多层板用上了更多单或双面的布线板.用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板,通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了,也称为多层印刷线路板.
板子的层数并不代表有几层独立的布线层,在特殊情况下会加入空层来控制板厚,通常层数都是偶数,并且包含最外侧的两层.大部分的主机板都是4到8层的结构,不过技术上理论可以做到近100层的
PCB板.大型的超级计算机大多使用相当多层的主机板,不过因为这类计算机已经可以用许多普通计算机的集群代替,超多层板已经渐渐不被使用了.因为PCB中的各层都紧密的结合,一般不太容易看出实际数目,不过如果仔细观察主机板,还是可以看出来.
二、PCB板特点
1.可高密度化.数十年来,印制板高密度能够随着集成电路集成度提高和安装技术进步而发展着.
2.高可靠性.通过一系列检查、测试和老化试验等可保证PCB板长期而可靠地工作着.
3.可设计性.对PCB各种性能(电气、物理、化学、机械等)要求,可以通过设计标准化、规范化等来实现印制板设计,时间短、效率高.
4.可生产性.采用现代化管理,可进行标准化、规模(量)化、自动化等生产、保证产品质量一致性.
5.可测试性.建立了比较完整测试方法、测试标准、各种测试设备与仪器等来检测并鉴定PCB产品合格性和使用寿命.
6.可组装性.PCB产品既便于各种元件进行标准化组装,又可以进行自动化、规模化批量生产.同时,PCB和各种元件组装部件还可组装形成更大部件、系统,直至整机.
7.可维护性.由于PCB产品和各种元件组装部件是以标准化设计与规模化生产,因而,这些部件也是标准化.所以,一旦系统发生故障,可以快速、方便、灵活地进行更换,迅速恢服系统工作.
×
