PCBA是由国外发明传入中国的,他是电子产品制造中较为核心的一种组成部件,首先需要各种电子零配件组装在一起,这就要求了组装PCBA机械设备的精密性以及智能化,接下来,我们就来探讨一下加工PCBA的机械设备,一起了解一下.

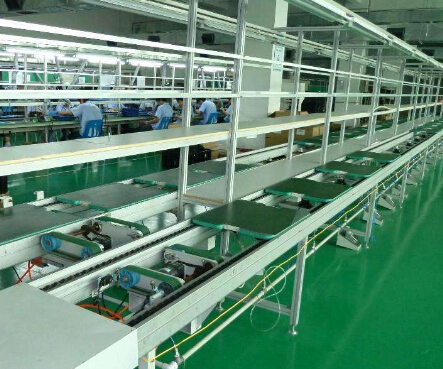

PCBA加工是机械集成化程度比较高的电子加工行业,越来越成熟的加工机械的使用和制造工艺的改良使得PCBA加工成品的良率不断提高,效率逐渐增加.PCBA加工中常用的加工机械有下面一些类型.
PCBA加工机器一:印刷机
印刷机位于PCBA加工生产线的前端,主要用途是PCB电路板印刷焊膏或贴片胶.工作流程是印刷机钢网的网孔与PCB焊盘对正后,通过刮刀的运动,把放置在钢网上的焊膏或贴片胶漏印到PCB焊盘或相应的位置上,为PCBA加工后续流程中的元器件贴装做准备.
PCBA加工机器二:点胶机
点胶机主要用途是涂覆焊膏或贴片胶.工作流程是通过真空泵的压力,在PCBA器件所需位置涂覆制定剂量的胶水或焊膏.点胶机的优势在于在生产过程中,不需要更换制作治具,大大缩短生产周期,适合于小批量多产品生产.

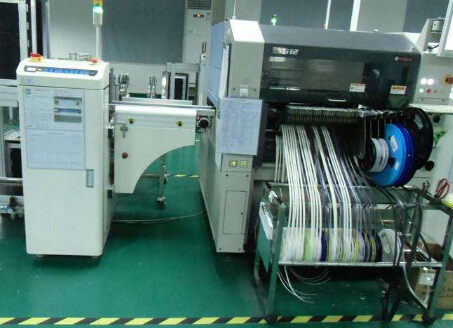

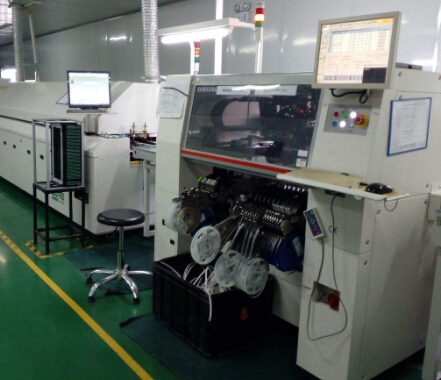

PCBA加工机器三:贴片机
贴片机是PCBA加工中的核心机械设备,又叫贴装机.主要用途是通过事先设定的条件,准确地从制定位置去除知道的物料,正确地贴装到指定的位置上.PCBA加工的贴装能力和生产能力主要取决于贴片机的速度和精度等功能参数.也是PCBA工艺中技术含量最高、最复杂、最昂贵的设备.
全自动贴片机是集精密机械、电动、气动、光学、计算机、传感技术等为一体的高速度、高精度、高度自动化、高度智能化设备.
PCBA加工机器四:回流焊机
主要用途是通过提供稳定可控的加热环境,把印刷机预先分配在PCB电路板上的焊料融合,使表面贴装元件与PCB焊盘通过焊膏可靠的结合在一起.
PCBA加工机器五:检测设备
检测设备的主要作用是对贴装好的PCBA进行装配质量和行街质量的检测,所用设备主要有放大镜、显微镜、自动光学检测仪、在线测试仪、X-ray检测系统、功能测试仪等.根据检测的需要,其安装位置是在生产线相应后面的位置.
PCBA加工机器六:返修设备
返修设备的主要作用是对检测出现故障的PCBA成品进行返工修理,所用工具为烙铁,BGA返修台等.
PCBA加工机器七:清洗设备
清洗设备的作用是将加工好的pcba成品上影响电性能的物质或对人体有害的焊接残留物除去,如助焊剂等.若使用免清洗焊料可以不用清洗,清洗所用设备为超声波清洗机和专用清洗液(洗板水:洗板水为极易挥发的可燃性液体,注意使用安全).
×
