电路板大家可能比较陌生，它是对固体电路的批量生产和优化电器布局的重要作用，那么大家了解电路板的性能特点有哪些吗？需要注意哪些问题呢？快随着小编一起来看下，希望能给大家带来有用的帮助。以下关于“关于电路板的性能优势及注意事项”的介绍。

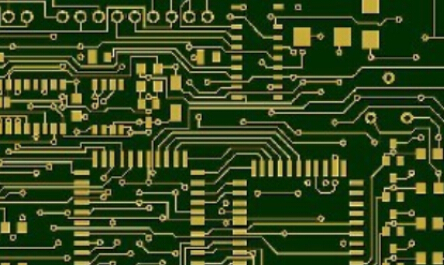

【电路板在LED设备中有着举足轻重的地位】
在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。元件库可以用peotel自带的库，但一般情况下很难找到合适的，是自己根据所选器件的标准尺寸资料自己做元件库。
第一：LED显示屏PCB的元件库。
再做SCH的元件库。PCB的元件库要求较高，它直接影响板子的安装;SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。PS：注意标准库中的隐藏管脚。之后就是原理图的设计，做好后就准备开始做LED显示屏PCB设计了。
第二：PCB结构设计。这一步根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。并充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。

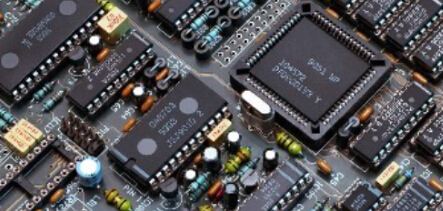

第三：LED显示屏PCB布局。布局说白了就是在板子上放器件。这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design->CreateNetlist），之后在PCB图上导入网络表（Design->LoadNets）。就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。然后就可以对器件布局了。一般布局按如下原则进行：
按电气性能合理分区，一般分为：数字电路区（即怕干扰、又产生干扰）、模拟电路区（怕干扰）、功率驱动区（干扰源）;
完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线为简洁;同时，调整各功能块间的相对位置使功能块间的连线简洁;
对于质量大的元器件应考虑安装位置和安装强度;发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施;
I/O驱动器件尽量靠近印刷板的边、靠近引出接插件;
时钟产生器（如：晶振或钟振）要尽量靠近用到该时钟的器件;
在每个集成电路的电源输入脚和地之间，需加一个去耦电容（一般采用高频性能好的独石电容）;电路板空间较密时，也可在几个集成电路周围加一个钽电容。
继电器线圈处要加放电二极管（1N4148即可）;
布局要求要均衡，疏密有序，不能头重脚轻或一头沉，需要特别注意，在放置元器件时，一定要考虑元器件的实际尺寸大小（所占面积和高度）、元器件之间的相对位置，以保证电路板的电气性能和生产安装的可行性和便利性同时，应该在保证上面原则能够体现的前提下，适当修改器件的摆放，使之整齐美观。
如同样的器件要摆放整齐、方向一致，不能摆得“错落有致”。这个步骤关系到板子整体形象和下一步布线的难易程度，所以一点要花大力气去考虑。布局时，对不太肯定的地方可以先作初步布线，充分考虑。
第四：布线。布线是整个PCB设计中重要的工序。这将直接影响着PCB板的性能好坏。在PCB的设计过程中，布线一般有这么三种境界的划分：首先是布通，这时PCB设计时的基本的要求。如果线路都没布通，搞得到处是飞线，那将是一块不合格的板子，可以说还没入门。其次是电器性能的满足。这是衡量一块印刷电路板是否合格的标准。这是在布通之后，认真调整布线，使其能达到的电器性能。接着是美观。
假如你的布线布通了，也没有什么影响电器性能的地方，但是一眼看过去杂乱无章的，加上五彩缤纷、花花绿绿的，那就算你的电器性能怎么好，在别人眼里还是垃圾一块。这样给测试和维修带来极大的不便。布线要整齐划一，不能纵横交错毫无章法。这些都要在保证电器性能和满足其他个别要求的情况下实现，否则就是舍本逐末了。布线时主要按以下原则进行：

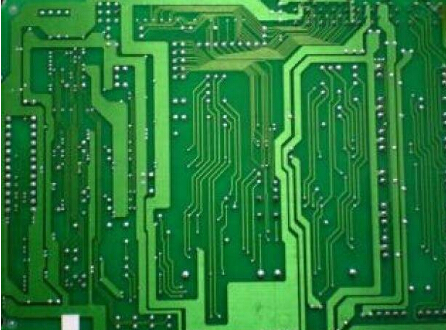

一般情况下，首先应对电源线和地线进行布线，以保证电路板的电气性能。在条件允许的范围内，尽量加宽电源、地线宽度，是地线比电源线宽，它们的关系是：地线>电源线>信号线，通常信号线宽为：0.2～0.3mm，细宽度可达0.05～0.07mm，电源线一般为1.2～2.5mm。对数字电路的PCB可用宽的地导线组成一个回路，即构成一个地网来使用（模拟电路的地则不能这样使用）
【电路板在节假日期间极易被盗】
临近过年，各大工厂都开始加班，希望能在这段时间赚多点钱回家过年，这段时间往往是工厂管理薄弱的时候，大部份时间都放在监管产品数量和质量上，大家都知道，工厂里的员工大部份都是初中毕业的，无论在道德上还是在法律上都是比较淡薄的，因此失窃的事频繁发生，特别是在制造电路板的工厂，手机使用的电路板是非常小的，携带很方便，稍微不留意，这样的电路板就被员工私自拿了。
面对如此问题，我们工厂怎么办呢，下面由电路板维修专家一一解答。
对于这种行窃行为，在以前的时候，一般工厂都有装安检门，主要用来防止员工私自将工厂金属原料带出厂，从而避免企业经济损失。而这种做法有利有弊，能有效查出各类铁、铝等金属物件时，也给员工带来了不必要的麻烦，诸如上下班都要接受检查，都要举双手经过金属探测门。这种检测非常容易引起群体事件，对工厂的发展极为不利。
就在前几个月的时候，某间公司开发出一个铜金属探测安检门，携铜者经过安检门时，都有五区段进行监控，随身携带的钥匙扣、皮鞋、香烟等都不会报警，唯独携带铜相关产品则会快速声光报警，这款产品已经经过多方测试，从来没有报错警。
铜金属探测安检门不仅可以有效的检测出小型的带铜电路板，还能减少员工对工厂的态度，避免群体事件的发生，工厂不再为电路板和铜原料丢失而感到烦恼，可见这款产品的实用性非常之强。
以上关于“电路板在LED设备中有着举足轻重的地位”和“电路板在节假日期间极易被盗”的介绍，希望能让您了解“关于电路板的性能优势及注意事项”带来帮助。
×
