smt加工大家可能会感到陌生，但其实我们日常生活中使用的多种设备都会进行smt加工。smt加工是一种常见的电子元件加工流程。进退按小编就来和大家聊聊smt加工的相关话题。大家知道smt加工焊接都有哪些详细步骤？smt加工外观又应该如何进行检查？以下关于“smt加工焊接技术相关介绍以及外观检测说明”的介绍。

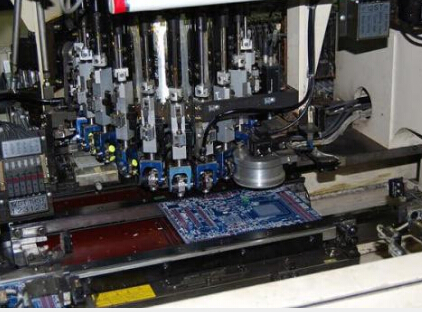

【smt加工焊接工艺的五步法】
现在，对于SMT加工工艺无铅焊接材料和无铅焊接工艺的信息已经很多，对于需要开发无铅SMT加工焊接工艺的工厂来说，正确的选择这些信息，并把它们有机地组合起来就非常重要。要开发一条健全的、高合格品率的无铅焊接生产线，需要进行仔细地计划，并要为计划的实施作出努力以及严格的工艺监视以确保产品的质量和使工艺处于受控状态。这些控制与许多的改变有关，如材料、设备、兼容问题、污染问题、统计工艺控制（SPC）程序
采用无铅焊接材料，SMT加工工艺对焊接工艺会产生严重的影响。因此，在开发无铅焊接工艺中，必须对焊接工艺的所有相关方面进行优化。Georze Westby的关于开发无铅焊接工艺的五步法有助于无铅焊接工艺的开发和工艺优化。
1选择适当的材料和方法
在SMT加工工艺无铅焊接工艺中，焊接材料的选择是挑战性的。因为对于无铅焊接工艺来说，无铅焊料、焊膏、助焊剂等材料的选择是关键的，也是困难的。在选择这些材料时还要考虑到焊接元件的类型、线路板的类型，以及它们的表面涂敷状况。
选择的这些材料应该是在自己的研究中证明了的，或是权威机构或文献推荐的，或是已有使用的经验。把这些材料列成表以备在工艺试验中进行试验，以对它们进行深入的研究，了解其对工艺的各方面的影响。
对于焊接方法，要根据自己的实际情况进行选择，如元件类型：表面安装元件、通孔插装元件；线路板的情况；板上元件的多少及分布情况等。对于表面安装元件的焊接，需采用回流焊的方法；对于通孔插装元件，可根据情况选择波峰焊、浸焊或喷焊法来进行焊接。
波峰焊更适合于整块板（大型）上通孔插装元件的焊接；浸焊更适合于整块板（小型）上或板上局部区域通孔插装元件的焊接；局喷焊剂更适合于板上个别元件或少量通孔插装元件的焊接。另外，还要注意的是，无铅焊接的整个过程比含铅焊料的要长，而且所需的焊接温度要高，这是由于无铅焊料的熔点比含铅焊料的高，而它的浸润性又要差一些的缘故。
在焊接方法选择好后，其焊接工艺的类型就确定了。这时就要根据焊接工艺要求选择设备及相关的工艺控制和工艺检查仪器，或进行升级。焊接设备及相关仪器的选择跟焊接材料的选择一样，也是相当关键的。
2确定工艺路线和工艺条件
在步完成后，就可以对所选的焊接材料进行焊接工艺试验。通过试验确定工艺路线和工艺条件。在试验中，需要对列表选出的焊接材料进行充分的试验，以了解其特性及对工艺的影响。这一步的目的是开发出无铅焊接的样品。
3开发健全焊接工艺
这一步是第二步的继续。它是对第二步在工艺试验中收集到的试验数据进行分析，进而改进材料、设备或改变工艺，以便获得在实验室条件下的健全工艺。在这一步还要弄清无铅合金焊接工艺可能产生的沾染知道如何预防、测定各种焊接特性的工序能力（CPK）值，以及与原有的锡／铅工艺进行比较。通过这些研究，就可开发出焊接工艺的检查和测试程序，同时也可找出一些工艺失控的处理方法。
4. 还需要对焊接样品进行可*性试验，以鉴定产品的质量是否达到要求。如果达不到要求，需找出原因并进行解决，直到达到要求为止。一旦焊接产品的可*性达到要求，无铅焊接工艺的开发就获得成功，这个工艺就为规模生产做好了准准备就绪后的操作
一切准备就绪，现在就可以从样品生产转变到工业化生产。在这时，仍需要对工艺进行监视以维持工艺处于受控状态。
5 控制和改进工艺
SMT加工工艺无铅焊接工艺是一个动态变化的舞台。工厂必须警惕可能出现的各种问题以避免出现工艺失控，同时也还需要不断地改进工艺，以使产品的质量和合格晶率不断得到提高。对于任何无铅焊接工艺来说，改进焊接材料，以及更新设备都可改进产品的焊接性能。

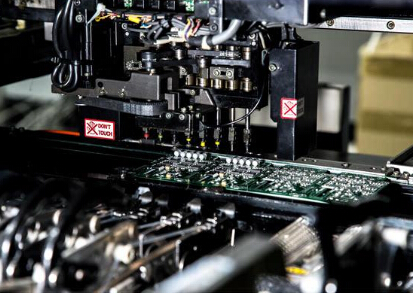

【smt加工外观检查内容】
随着技术的进步，手机，平板电脑等一些电子产品都以轻，小，便携为发展趋势化，在SMT加工中采用的电子元器件也在不断变小，以前0402的阻容件也大量被0201尺寸给代替。如何保证焊点质量成为高精度贴片的一个重要课题。焊点作为焊接的桥梁，它的质量与可靠性决定了电子产品的质量。也就是说，在生产过程中，SMT的质量终表现为焊点的质量。
目前，在电子行业中，虽然无铅焊料的研究取得很大进展，在世界范围内已开始推广应用，而且环保问题也受到人们的广泛关注，采用Sn-Pb焊料合金的软钎焊技术现在仍然是电子电路的主要连接技术。
良好的焊点应该是在设备的使用寿命周期内，其机械和电气性能都不发生失效。其外观表现为：
（1） 完整而平滑光亮的表面。
（2） 适当的焊料量和焊料完全覆盖焊盘和引线的焊接部位，元件高度适中。
（3） 良好的润湿性；焊接点的边缘应当较薄，焊料与焊盘表面的润湿角以300以下为好 ，不超过600。
SMT加工外观检查内容：
（1）元件有无遗漏。
（2）元件有无贴错。
（3）有无短路。
（4）有无虚焊；虚焊原因相对比较复杂。
一、虚焊的判断
1.采用在线测试仪专用设备进行检验。
2、目视或AOI检验。当发现焊点焊料过少焊锡浸润不良，或焊点 中间有断缝，或焊锡表面呈凸球状，或焊锡与SMD不相亲融等，就要引起注意了，即便轻微的现象也会造成隐患，应立即判断是否是存在批次虚焊问题。判断的方法是：看看是否较多PCB上同一位置的焊点都有问题，如只是个别PCB上的问题，可能是焊膏被刮蹭、引脚变形等原因，如在很多PCB上同一位置都有问题，此时很可能是元件不好或焊盘有问题造成的。
三、虚焊的原因及解决
1.焊盘设计有缺陷。焊盘存在通孔是PCB设计的一大缺陷，不到万不得以，不要使用，通孔会使焊锡流失造成焊料不足；焊盘间距、面积也需要标准匹配，否则应尽早更正设计。
2.PCB板有氧化现象，即焊盘发乌不亮。如有氧化现象，可用橡皮擦去氧化层，使其亮光重现。PCB板受潮，如怀疑可放在干燥箱内烘干。PCB板有油渍、汗渍等污染，此时要用无水乙醇清洗干净。
3.印过焊膏的PCB，焊膏被刮、蹭，使相关焊盘上的焊膏量减少，使焊料不足。应及时补足。补的方法可用点胶机或用竹签挑少许补足。
4.SMD（表贴元器件）质量不好、过期、氧化、变形，造成虚焊。这是较多见的原因。
（1）氧化的元件发乌不亮。氧化物的熔点升高，此时用三百多度度的电铬铁加上松香型的助焊剂能焊接，但用二百多度的SMT回流焊再加上使用腐蚀性较弱的免清洗焊膏就难以熔化。故氧化的SMD就不宜用再流焊炉焊接。买元件时一定要看清是否有氧化的情况，且买回来后要及时使用。同理，氧化的焊膏也不能使用。
（2）多条腿的表面贴装元件，其腿细小，在外力的作用下极易变形，一旦变形，肯定会发生虚焊或缺焊的现象，所以贴前焊后要认真检查及时修复。
以上关于“smt加工焊接工艺的五步法”和“smt加工外观检查内容”的介绍，希望能让您了解“smt加工焊接技术相关介绍以及外观检测说明”带来帮助。
×
