PCB板大家应该都不陌生，这是现代社会之中电子元件生产行业经常使用到的重要设备。今天小编就来和大家聊聊PCB板的相关话题。大家知道我们日常生活中都有哪几种常见的PCB分板机吗？关于PCB板自动锁螺丝机我们又应该了解哪些知识？以下关于“PCB板自动锁螺丝机相关知识说明以及分板机简单介绍”的介绍。
【四种可分异形PCB板的PCB分板机】

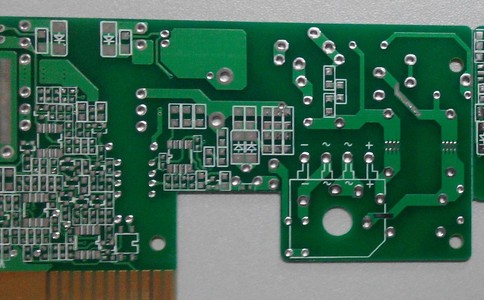

异形PCB板常用的PCB分板机型号异形PCB板顾名思义就是PCB拼板的方式不是直线的，是各种不规则的连接方式来进行拼接的，这种拼板方式对于现在产品的设计及生产有着比V槽更加灵活的作用，所用异形PCB拼板将会应用越来越广，目前共生产研发有四款型号的异形拼板PCB分板机，下边就逐一的介绍下这四种可分异形PCB板的PCB分板机。
一，气动冲压式PCB分板机，CWPE（要选用此型号，需要根据异形PCB拼版来制作一套相关的五金冲切模，然后安装到气动冲压式PCB分板机便可进行分切操作。可一次性分切出一整版的异形PCB板。可分软板及硬板。此型号为脚轮可移动型分板机。）
把分板冲模安装在气动冲压式PCB分板机上，把要分切的异形PCB板放于下模对应位置，按启动开关可进行一次性分板，工作中下模采用自动推拉，减轻劳动强度，更提全度，同时取放成品十分方便。
气动冲压式PCB分板机应用于：手机，数码像机，电子配件，电脑，汽车等的电路板批量模切，切割多联电路板时，能发挥效果。电子行业如手机板，内存卡，手机软线路，HDI（度印刷电路板）、FPCB（柔性电路板）和FCCL（柔性覆铜箔层压板）等分割。对于大批量通槽式PCB基板和软性线路板（FPC）的分割，效率尤为显著。
气动冲压式PCB分板机，CWPE特点：1、自动化程度高，操作简单安全2、可更换多款模具，且换模方便容易3、下模自动进出，取放产品方便，成品可落入抽屉4、将切板时产生的内应力降至并且避免锡裂5、冲切半成品PCB、FPC效率极高
二，机构冲压式PCB分板机，CWPL（要选用此型号，需要根据异形PCB拼版来制作一套相关的五金冲切模，然后安装到机构冲压式PCB分板机便可进行分切操作。可一次性分切出一整版的异形PCB板。可分软板及硬板。此型号为桌面型分板机。）
工作原理基本同机构冲压式PCB分板机，CWPE，区别在于冲切模的动力来源不同，一个是气动，一个是机构运动；还有是一个属于桌面型的，另一个是便于移动型的；在选用时可根据工厂厂房及产线等情况来决定选用。
三，气动钩刀式PCB分板机，CWV-LT（利于“T”或“L”型钩刀刀片冲切来进行分切，当客户需要分切异形PCB板的型号及数量不多时可选用此种方式，具有较高的经济性。）钩刀PCB分板机气动钩刀式PCB分板机，CWV-LT特点：1，全气动控制，操作简单2，适合分切各种PCB连接点3，钩刀式工作，钩刀之外形可订做4，替换钩刀方便快捷5，体积小，不损伤基板及基板上之零件
四，铣刀式PCB分板机，视觉全自动PCB分板机，CW-F01（相关型号中，自动化程度，价位也相对较高些，综合说是具有较高的性价比的，适用于客户的异形PCB拼板型号及数量较多时。）
铣刀式PCB分板机，视觉全自动PCB分板机主要是利用铣刀高速运转将多连片刚性PCB板，按预先编程路径将之分割开来的设备，克服了以往走刀式和走板式分板机只能直线分割的局限性。采用铣刀式PCB分板机，视觉全自动PCB分板机来分板，能得到光滑的切割面也能保证产品的安全，此种作业应力小，对BGA，QFP，即一些细小元件伤害小，灵活度也非常高。应用范围：适用于邮票孔连接且不规则的刚性PCB板分割。
【PCB板自动锁螺丝机的基本信息介绍】
1.产品容易损坏
2.需要员工多，日常开资大，难管理
3.产量多了，达不到要求
自动锁螺丝机性能是针对待锁付产品的专用锁付机，送料方式通常采用人工放料，用人工控制螺丝机启停，通常适用于较大体型产品。由于多轴式锁螺丝机通常需要用底模固定产品，每个产品的大小形状不同，需要有专门针对的底模。
一：锁付轴数1-16轴可选，可同时打1-16颗螺丝
二：同一工件多颗相同或不同规格螺丝同时进行高效率锁付，适合于机械化程序、自动化程序较高，产品精细化程度较高产品生产线
三：多功能一体机，可灵活搭载多种周边辅助作业
四：智能化检测，锁付过程浮锁、滑牙不遗漏减少检验工序
五：通用性好。可人工设置某把电批不锁螺丝
以上关于“四种可分异形PCB板的PCB分板机”和“PCB板自动锁螺丝机的基本信息介绍”的介绍，希望能让您了解“PCB板自动锁螺丝机相关知识说明以及分板机简单介绍”带来帮助。
×
