在这样市场技术信息不断的进步，PCB板可能大家比较陌生，它实际上是一种印刷电路板，为电子元器连接的提供者，给生活中带来太多便利，那么大家知道PCB板的工艺步骤有哪些吗？鉴别方法又有哪些呢？以下关于“PCB板的工艺流程以及判断技巧”的介绍。

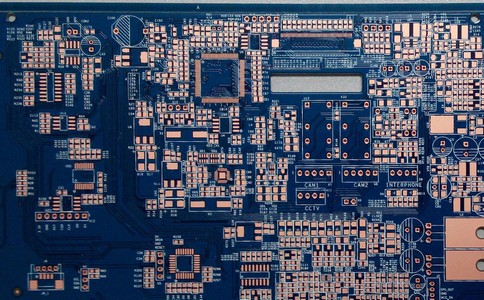

【说说PCB板抄的具体步骤】
1，拿到一块PCB，首先在纸上记录好所有元气件的型号，参数，以及位置，尤其是二极管，三级管的方向，IC缺口的方向。用数码相机拍两张元气件位置的照片。现在的pcb电路板越做越上面的二极管三极管有些不注意根本看不到。
2，拆掉所有器多层板抄板件，并且将PAD孔里的锡去掉。用酒精将PCB清洗干净，然后放入扫描仪内，扫描仪扫描的时候需要稍调高一些扫描的像素， 以便得到较清晰的图像。
再用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。注意，PCB 在扫描仪内摆放一定要横平竖直，否则扫描的图象就无法使用。
3，调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强 烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP，如果发 现图形有问题还可以用PHOTOSHOP进行修补和修正。
4，将两个BMP格式的文件分别转为PROTEL格式文件，在 PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。所以说pcb抄板是一项极需要耐 心的工作，因为一点小问题都会影响到质量和抄板后的匹配程度。
5，将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，就是的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。不断重复知道绘制好所有的层。
6，在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。
7，用激光打印机将TOP LAYER，BOTTOM LAYER分别打印到透明胶片上（1：1的比例），把胶片放到那块PCB上，比较一下是否有误，如果没错，你就大功告成了。

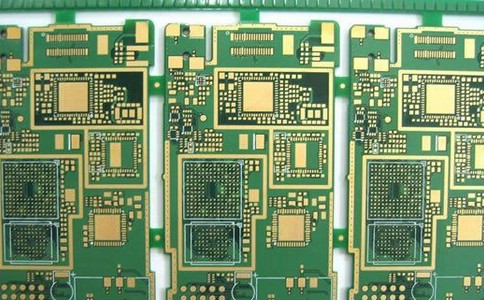

【说说如何去分辨PCB板的层数】
PCB板本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个PCB板上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线或称布线，并用来提供PCB板上零件的电路连接。
通常PCB板的颜色都是绿色或是棕色，这是阻焊漆的颜色。是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。现在主板和显卡上都采用多层板，大大增加了可以布线的面积。

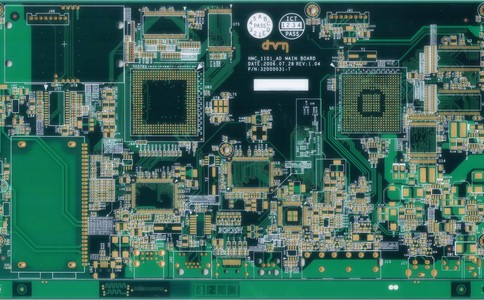

步骤/方法
1、多层板用上了更多单或双面的布线板，并在每层板间放进一层绝缘层后压合。
2、PCB板的层数就代表了有几层独立的布线层，通常层数都是偶数，并且包含外侧的两层，常见的PCB板一般是4～8层的结构。很多PCB板的层数可以通过观看PCB板的切面看出来。但实际上，没有人能有这么好的眼力。
3、多层板的电路连接是通过埋孔和盲孔技术，主板和显示卡大多使用4层的PCB板，也有些是采用6、8层，甚至10层的PCB板。
4、要想看出是PCB有多少层，通过观察导孔就可以辩识，因为在主板和显示卡上使用的4层板是第1、第4层走线，其他几层另有用途（地线和电源）。所以，同双层板一样，导孔会打穿PCB板。
5、如果有的导孔在PCB板正面出现，却在反面找不到，那么就一定是6/8层板了。如果PCB板的正反面都能找到相同的导孔，自然就是4层板了。
以上关于“说说PCB板抄的具体步骤”和“说说如何去分辨PCB板的层数”的介绍，希望能让您了解“PCB板的工艺流程以及判断技巧”带来帮助。
×
