现在科技信息迅速的发展，不断走向成熟，电路板可能大家对于这种并不是很了解，它实际上是在设备优化电器布局起到非常重要的作用，那么大家知道电路板的基本信息有哪些吗？相关知识又有哪些呢？下面我们就“关于电路板的基本知识及相关介绍”来详细了解下。
【电路板的基本介绍】

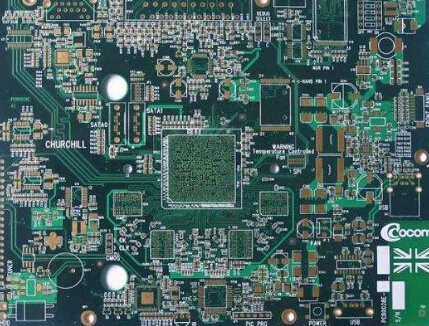

PCB电路板主要是由线路与图面、介电层、孔、丝印、防焊油墨、表面处理等六大部分组成：
1、线路与图面：线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。原理图的设计主要是依据各元器件的电气性能根据需要进行合理的搭建。一般线路与图面是同时完成的。
2、介电层：用来保持线路及各层之间的绝缘性，俗称为基材。
3、孔：导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔（nPTH）通常用来作为表面贴装定位，组装时固定螺丝用。
4、丝印：主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用，并非必要之构成。
5、表面处理：由于铜面在一般环境中，很容易氧化，容易导致无法上锡或者焊锡性不良，因此需要在回吃锡的铜面上进行保护。表面处理的保护方式有喷锡、化金、化银、化锡、有机保焊剂，方法各有优缺点。
6、防焊油墨：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质（通常为环氧树脂），避免非吃锡的线路间短路。根据不同的工艺，可以分为绿油、红油、蓝油。
关于PCB电路板由哪些部分组成，今天就介绍到这里了。PCB电路板的组成结构复杂，各部分都十分重要，因此一般需要批量生产前，都需要先进行PCB打样，确定能实现相应功能，没有问题之后，才能正式进行加工生产。
【原本铜箔覆盖在整个电路板】

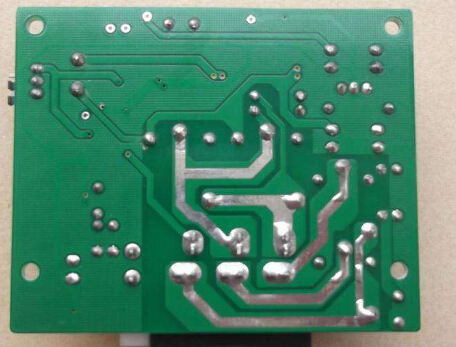

原本铜箔是覆盖在整个电路板上的并且在生产过程中部份被蚀刻掉，线路板本身的基板是由隔热、并不易弯曲的材质所制作成。表层能够看到很小线路材料是铜箔。留下来的就变成网状的细小线路了这些线路被称作导线或称布线，用来提供电路板上零件的电路连接。通常电路板的颜色都是棕色或是绿色，这是阻焊漆的颜色。绝缘的防护层，可以维护铜线，也可以防止零件被焊到错误的地方。
电路板很大水平上可以增加布线的面积。多层板用上了更多单或双面的布线板，现在显卡和主板上都是多层板。并在每层板间放进一层绝缘层后压合。电路板的层数就代表了有几层独立的布线层，通常层数都是偶数，并且包括外侧的两层，罕见的电路板一般是48层的结构。很多电路板的层数可以通过观看电路板的切面看出来。但实际上，没有人能有这么好的眼力。所以，下面再教大家一种方法。
主板和显示卡大多使用4层的电路板多层板的电路连接是通过埋孔和盲孔技术。也有些是采用68层，甚至10层的电路板。要想看出是电路板有多少层，通过观察导孔就可以辩识，因为在主板和显示卡上使用的4层板是第1第4层走线，其他几层另有用途（地线和电源）所以，同双层板一样，导孔会打穿电路板。
如果有的导孔在电路板正面出现，却在反面找不到那么就一定是6/8层板了如果电路板的正反面都能找到相同的导孔，自然就是4层板了。
看到导孔的位置，把主板对着有光处，如果能透光，这就是8/6层板，否就是四层板。
以上关于“电路板的基本介绍”和“原本铜箔覆盖在整个电路板”的介绍，希望能让您了解“关于电路板的基本知识及相关介绍”带来帮助。
×
