随着社会经济的发展，各种新型电子设备层出不穷。这些电子设备都需要装备相应的电子元件。今天我就来和大家聊聊贴片加工的相关话题。贴片加工是一种重要的电子元件加工工艺。大家知道贴片加工的加工流程都有哪些吗？
【贴片加工的流程有哪些】
典型的SMT贴片表面贴装工艺分为三步：施加焊锡膏----贴装元器件-----回流焊接
第 一步：施加焊锡膏 其目的是将适量的焊膏均匀的施加在PCB的焊盘上，以保证贴片元器件与PCB相对应的焊盘在回流焊接时，达到良好的电器连接，并具有足够的机械强度。
焊膏是由合金粉末、糊状焊剂和一些添加剂混合而成的具有一定黏性和良好触便特性的膏状体。常温下，由于焊膏具有一定的黏性，可将电子元器件粘贴在PCB的焊盘上，在倾斜角度不是太大，也没有外力碰撞的情况下，一般元件是不会移动的，当焊膏加热到一定温度时，焊膏中的合金粉末熔融再流动，液体焊料浸润元器件的焊端与PCB焊盘，冷却后元器件的焊端与焊盘被焊料互联在一起，形成电气与机械相连接的焊点。
焊膏是由专用设备施加在焊盘上，其设备有： 全自动印刷机、半自动印刷机、手动印刷台、半自动焊膏分配器等。
SMT贴片施加方法：
机器印刷： 适用：批量较大，供货周期较紧，经费足够 优点：大批量生产、生产效率高 缺点：使用工序复杂、投资较大
手动印刷： 适用：中小批量生产，产品研发 优点：操作简便、成本较低 缺点：需人工手动定位、无法进行大批量生产
手动滴涂： 适用：普通线路板的研发，修补焊盘焊膏 优点：无须辅助设备，即可研发生产 缺点：只适用于焊盘间距在0.6mm以上元件滴涂

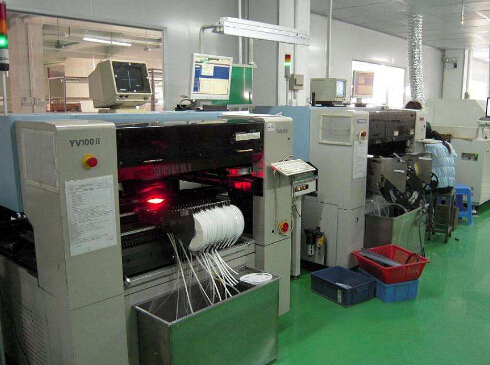

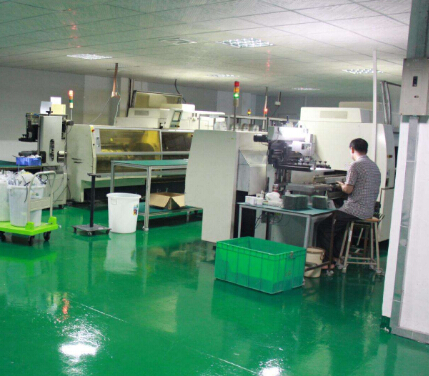

第二步：贴装元器件 本工序是用贴装机或手工将片式元器件准确的贴装到印好焊膏或贴片胶的PCB表面相应的位置。
贴装方法有二种，其对比如下：
机器贴装： 适用：批量较大，供货周期紧 优点：适合大批量生产 缺点：使用工序复杂，投资较大
手动贴装： 适用：中小批量生产，产品研发 优点：操作简便，成本较低 缺点：生产效率须依操作的人员的熟练程度 人工
手动贴装主要工具：真空吸笔、镊子、IC吸放对准器、低倍体视显微镜或放大镜等。

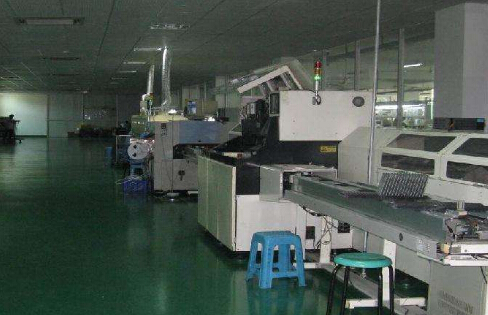

第三步：回流焊接 回流焊是英文Reflow Soldring的直译，是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
从SMT贴片温度特性曲线（见图）分析回流焊的原理。首先PCB进入140℃～160℃的预热温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件焊端和引脚，焊膏软化、塌落，覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
并使表贴元件得到充分的预热，接着进入焊接区时，温度以每秒2－3℃国际标准升温速率迅速上升使焊膏达到熔化状态，液态焊锡在PCB的焊盘、元器件焊端和引脚润湿、扩散、漫流和回流混合在焊接界面上生成金属化合物，形成焊锡接点；PCB进入冷却区使焊点凝固。
回流焊方法介绍：
红外回流焊加热方式及其优缺点： 辐射传导：热效率高，温度陡度大，易控制温度曲线，双面焊时PCB上下温度易控制。 有阴影效应，温度不均匀、容易造成元件或PCB局部烧坏 热风回流焊：对流传导 温度均匀、焊接质量好。
温度梯度不易控制强制热风回流焊：红外热风混合加热 结合红外和热风炉的优点，在产品焊接时，可得到优良的焊接效果 强制热风回流焊，根据其生产能力又分为两种： 温区式设备：适用于大批量生产 适合大批量生产 PCB板放置在走带上，要顺序经过若干固定温区，温区过少会存在温度跳变现象，不适合度组装板的焊接。而且体积庞大，耗电高。
无温区小型台式设备：适用于中小批量生产快速研发 在一个固定空间内，温度按设定条件随时间变化，操作简便，特别适合BGA QFP PLCC。可对有缺陷表贴元件（特别是大元件）进行返修 不适合大批量生产 由于回流焊工艺有"再流动"及"自定位效应"的特点，使回流焊工艺对贴装精度要求比较宽松，比较容易实现焊接的高度自动化与高速度。
同时也正因为再流动及自定位效应的特点，回流焊工艺对焊盘设计、元器件标准化、元器件端头与印制板质量、焊料质量以及工艺参数的设置有更严格的要求。 清洗是利用物理作用、化学反应去除被清洗物表面的污染物、杂质的过程。无论是采用溶剂清洗或水清洗，都要经过表面润湿、溶解、乳化作用、皂化作用等，并通过施加不同方式的机械力将污物从表面组装板表面剥离下来，然后漂洗或冲洗干净，吹干、烘干或自然干燥。
回流焊作为SMT贴片生产中的关键工序，合理的温度曲线设置是保证回流焊质量的关键。不恰当的温度曲线会使PCB板出现焊接不全、虚焊、元件翘立、焊锡球过多等焊接缺陷，影响产品质量。
【贴片加工的要点有哪些】
1、对于需要浸锡焊接的元器件，只浸一遍。多次浸锡会引起印制板弯曲，元器件开裂。
2、SMT贴片焊接过程中，为防止静电损伤元器件，所采用的电烙铁和焊锡炉，都应有良好的接地装置。
3、对于印制板的选择应要热变形小的，铜箔覆着力大的。由于表面组装的铜箔走线窄，焊盘小，若抗剥能力不足，焊盘易起皮脱落，一般选用环氧玻纤基板。
4、对矩形片状电容来说，采用外观较大的，如1206型，焊接时容易，但因焊接温度不匀，容易出现裂纹和其它热损伤;采用外观较小的，如0805型，虽焊接较困难，但不易出现裂纹和热损伤，可靠性较高。
5、PCB板如果需要维修，应尽量降低元器件拆装次数，因为多次拆装将导致印制板的彻底报废。另外对混装的印制板，如有碍于片状元器件拆装的插装元器件，可先行拆下。
SMT贴片加工中对于片状元器件的焊接十分复杂，操作人员应学会焊接技巧并了解清楚其注意事项，谨慎操作，避免出现错误，影响焊接质量。
以上关于“贴片加工的流程有哪些”和“贴片加工的要点有哪些”的介绍，希望能让您了解“贴片加工重要步骤说明以及常见注意事项说明”带来帮助。
×
