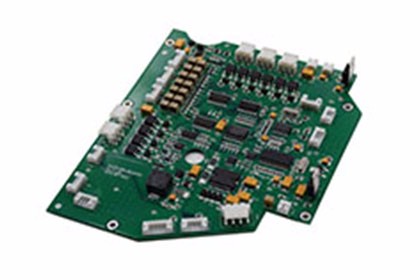

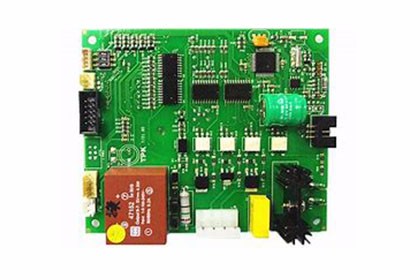

银行设备控制PCBA

随着电子行业竞争日益激烈,销售市场的的份额被众多知名电子品牌瓜分,其他电子厂家只能争夺剩下的资源,因此,如何快速生产产品并投入市场成为必须解决的最核心的问题。很多企业为了自身利益只能集中精力于设计,营销和售后服务,对于产品生产组装只能进行外包。深圳市鑫诺捷电子有限公司对于有这种成品组装需求的公司提供完整的配套服务,无论产品批量大小或是产品类别,我们都根据技术规格进行软件配置和最终测试。


成品组装的优势

深圳市鑫诺捷电子拥有10年以上的加工经验,成熟的团队及专业的制造工艺做后盾,保障产品的质量。

1. 6条全自动化SMT生产线及DIP生产线,高产能高精度设备;

2. 专业的制造团队,作业人员拥有多年的工作经验并进行定期培训;

3. 适应于高端制造,为广大中小企业的高端产品生产提供渠道,同时相比其他加工商又可以节省20%的成本;



此外,深圳市鑫诺捷电子专业提供各种电子加工服务,如PCB制造,PCB装配和PCB设计等等。我们配备专业50002的国际标准厂房进行生产,拥有全自动生产线,通过美国UL认证,ISO9001生产标准,成品直通率高达99.8%。10年的加工经验及多家上市公司的信赖,值得您的青睐。



成品组装制造能力

      通孔板

    HDI

FPC柔性线路板




     项目

      制程能力

        项目    制程能力      项目   制程能力

     最大层数

        40L

  最小线宽/线距

  0.05/0.05mm

   最大板尺寸

 2000*240   mm

      最大板厚

      8.0mm

  关键线/公差

  0.065/15%

   最大层数

  10

     最小板厚

      0.4mm

  最小盲孔孔径

  0.10mm

   最小线宽/线距     (1/4OZ)

  0.04mm

    最大厚径比

      14:01

  盲孔承接PAD尺   寸

  0.23mm

  最小线宽/线距     (1/3OZ)

 0.05mm

   最大铜厚

     10OZ

 PTH   & 盲孔大 小

 0.20mm

最小线宽/线距   (1/2OZ)

0.055mm

最大工作板尺寸

2000x610mm

PTH   PAD 尺寸

0.35mm

最小过孔

0.15mm

最薄4层板

0.33mm

 盲孔厚径比

1:01

最小过孔焊盘

0.25mm

最小机械孔/焊盘0.15/0.35mm HDI   阶数3+N+3最小激光孔0.10mm

钻孔精度

+/-0.025mm

 最薄8层板厚度

0.8mm

最小激光孔焊盘

0.25mm

PTH孔径公差

+/-0.03m

 最小焊盘单边开  窗

0.038mm

覆盖膜对位公差

0.15mm

最小线宽/线距

0.065/0.065mm

 最小绿油桥

0.065mm

外型公差

0.05mm

表面处理

ENIG/   OSP/ HASL/ Au Plating (soft/hard)/ Immersion Ag/ Immersion Tin/ Bright Tin   Plating/Ag

 最小CSP/BGA间  距

/

最小冲槽孔宽度

0.60mm

阻抗控制公差%

±   5

Pitch公差

±   0.05mm



表面处理

ENIG/   OSP/ HASL/ Au Plating (soft/hard)/ Immersion Ag/ Immersion Tin/ Bright Tin   Plating/Ag Plating/ Carbon Ink

软硬结合(Yes/No)

Yes



Air Gap 能力(Yes/No)

           Yes





                              表面处理

ENIG/   OSP/ Au Plating (soft/hard)






成品组装质量控制

1、品管部组织不合格或不符合责任部门或不良发现部门等对于不合事实组织进行评审,并成立问题解决小组。

2、对于潜在不良或不符合项等通过运用试验、模拟、数据分析、QC手法等工具分析并进行适当的防错设计和质量控制,提出预防措施计划。

3、对于已经发生的不良或不符合项等,问题解决小组重新评审和核定修正相关技术,质量标准或提高工艺或设计水平等,确认质量体系相关所有产品或过程是否有类似的问题并进行全面预防及提出解决措施。


PCBA电子产品加工生产周期

对于小批量PCBA电子产品加工的生产,一般只需要3-5天,快速打样让客户第一时间看到样品,缩短产品设计到生产的时间。对于不同批量的PCB制造生产,制作周期不同。在标准PCB生产条件下,生产周期的长短由批量大小决定。

批量

生产周期

1000-5000

7天

5000-20000

10天

20000以上

15天


PCBA电子产品加工价格

一般来说,PCBA电子产品加工初期会进行PCB打样,这时需要收取一定工程费和测试费,但是对于客户首单打样,我们优惠50%。批量生产则根据工艺难度大小来决定其价格,按照梯级批量大小计算总价格。具体根据客户PCBA板的设计方案而定。
